浮动床用控制阀

软水器失效后，树脂需要再生，按盐水流动方向不同，分为顺流再生和逆流再生两种方式。

再生时盐水流动方向与制水运行时水流方向一致称为顺流再生，顺流再生一般自上而下流动，盐水首先接触到树脂罐上部已完全失效的树脂，这种情况树脂一般不能获得较好的再生效果，为提高再生程度，需要更多盐水，因此顺流再生盐耗往往比较大。

再生时盐水流动方向与制水运行时水流方向相反称为逆流再生。逆流再生，盐水首先接触到的是树脂失效程度较低的保护层，树脂再生程度更高，出水水质更好。

目前常用的逆流再生有两种：一种是运行时水流方向从上往下流动，再生时盐水从下往上流动，习惯上称此为固定床逆流再生工艺；另一种是运行时水流方向从下往上流动，利用水流的动能，使树脂以密实的状态整体浮在树脂罐上部，而再生时，树脂回落，盐水从上往下流动，习惯上称此为浮动床工艺。

浮动床也属于逆流再生，只是液流方向与固定床逆流再生相反。

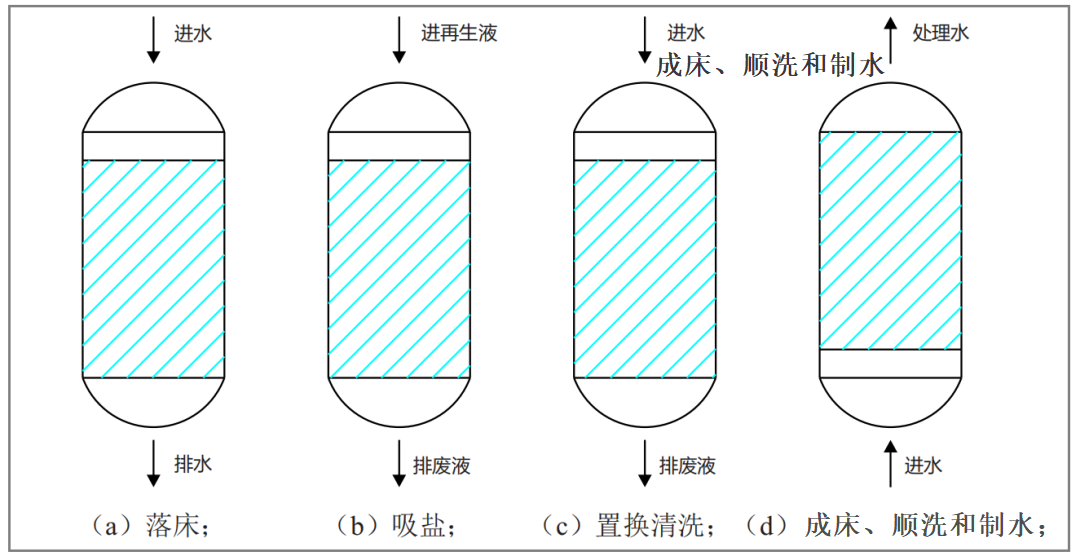

浮动床的液流方向

由于浮动床工艺的特性，浮动床离子交换器树脂层高不宜低于1200mm；固定床离子交换器需有树脂层高度的40%～50%的反洗膨胀高度，而浮动床有100～200mm的水垫层即可。

浮动床有其显著的优点：

01、运行流速高，出力大
浮动床允许较高的流速运行，因此同样体积的交换器，浮动床的出力要比一般固定床大得多。

02、再生剂比耗低，出水水质好
浮动床的再生剂比耗一般为1.1～1.4，再生剂的利用率为70%～90%，由于再生剂利用率高，排放废液少，减轻了对环境的污染。同时由于采用软水再生，树脂中的保护层一直保持着良好的再生度，因此出水水质好，而且对进水的硬度含量适应性大。

03、本体设备结构简单，操作方便
再生时，操作步骤少，而且由于再生液是从上至下流动，所以不必担心再生时乱层。

但同时，浮动床也有一定局限性：

A、树脂中的杂质污物不易清洗，树脂需体外清洗

浮动床中树脂的填装量高达罐体容积的90%左右，没有足够的反洗空间，因此无法在再生时将树脂中的杂质和破碎树脂洗去，所以浮动床对进水浊度要求较高，应小于2NTU，且每隔一定时间需将树脂输送到专设的体外清洗罐中清洗。

B、不适用于停、启过于频繁的运行

浮动床最好能在成床后一直连续运行，直到失效后落床再生，这样浮动床的优点方能充分体现出来。如果运行中停、启过于频繁，则在成床或落床的过程中，都会不同程度地造成乱层，影响出水水质。

C、进水需有一定的压力并且保持稳定

如果进水压力过低，交换器不能很好成床，对出水水质有很大影响；同时，浮动床要求上下布水均匀，启动和运行时需要以较快的流速将树脂整体托起上浮（一般以20m/h～30m/h的流速成床，运行流速可提高至20m/h～60m/h）。如果流速较低或布水不匀，树脂层上浮呈松动散乱状易影响出水质量，因此软化阀配置需考虑进水压力低的影响，同时上下布水器均需用多爪布水器或浮动床专用布水器和专用树脂罐。

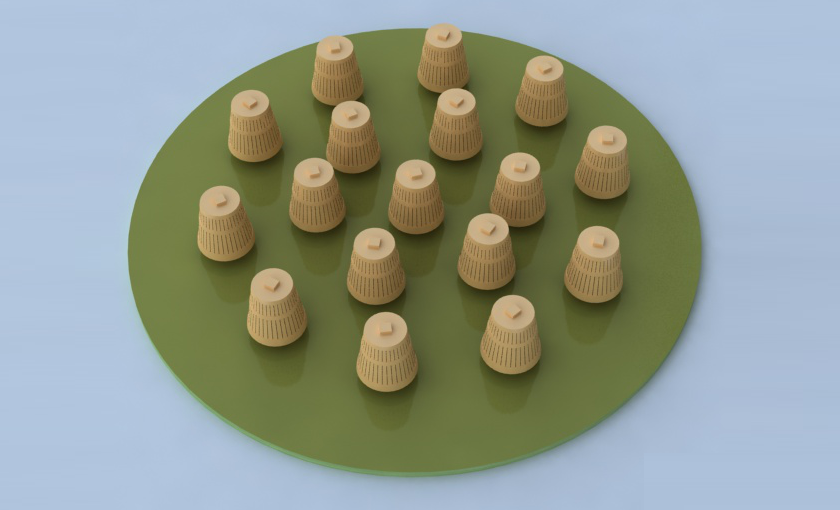

浮动床建议选择盘式布水器

润新软化阀用于单阀单罐浮动床的，采用水泵抽取软水箱中的软水用于吸盐、慢洗和盐罐补水。单阀双罐浮动床的，利用运行中的树脂罐出水作为另一个树脂罐再生时的吸盐、慢洗和盐罐补水，可促使树脂的再生效果良好。

单阀单罐浮动床用控制阀安装示意图

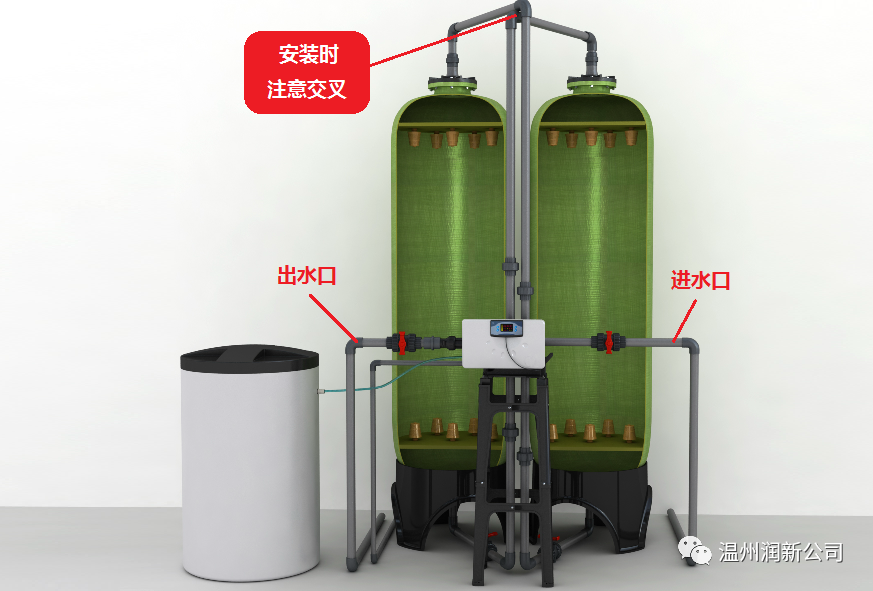

单阀双罐浮动床用控制阀安装示意图

（控制阀与上下布水器连接的交叉接错将使系统不能正常工作）

型号与规格

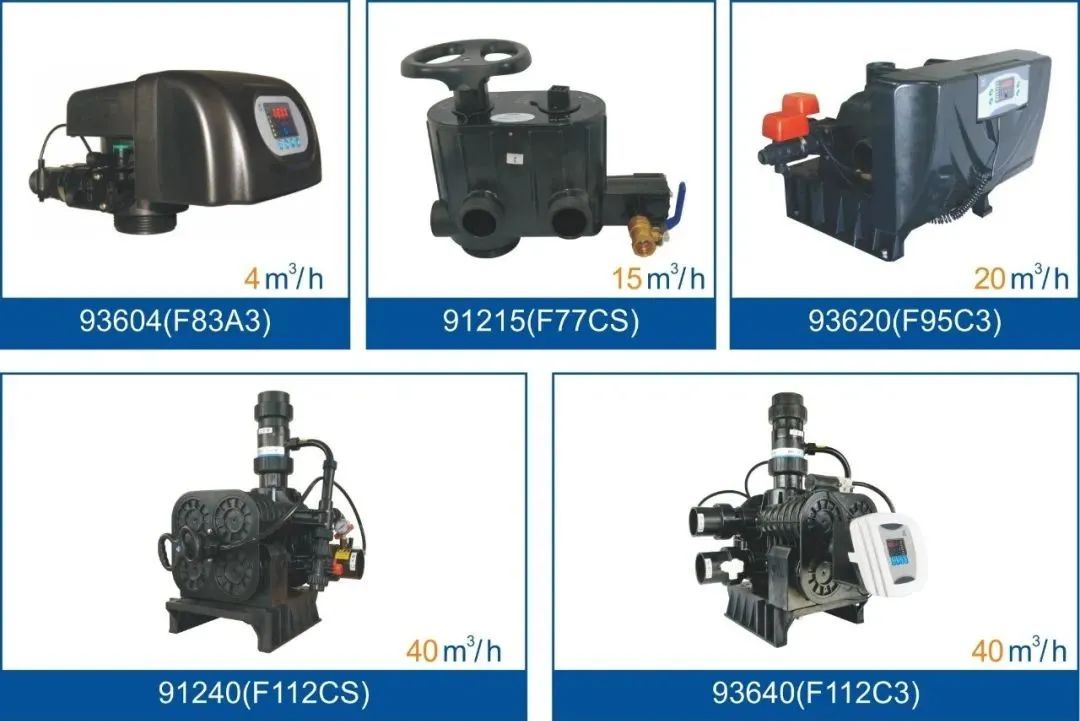

单阀单罐浮动床用控制阀

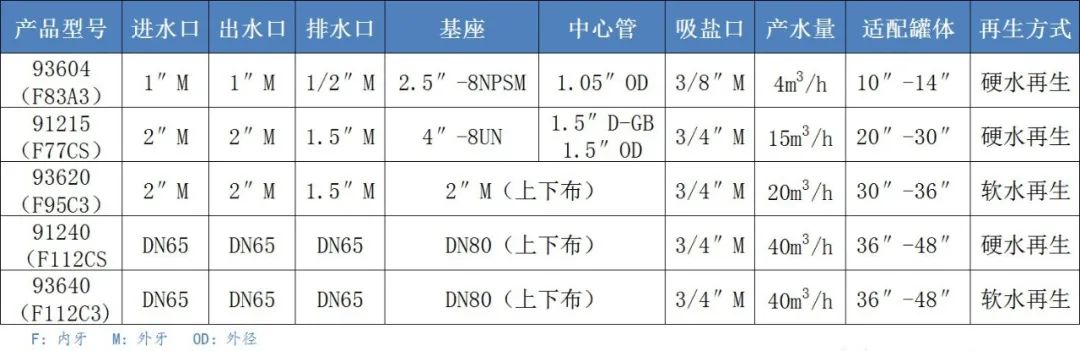

单阀单罐浮动床用控制阀型号、规格一览表

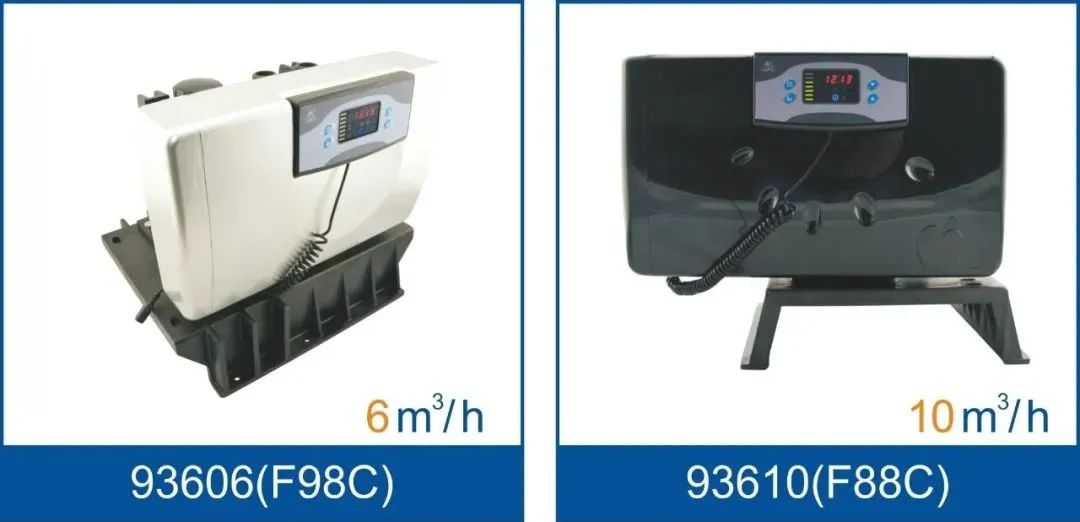

单阀双罐浮动床用控制阀

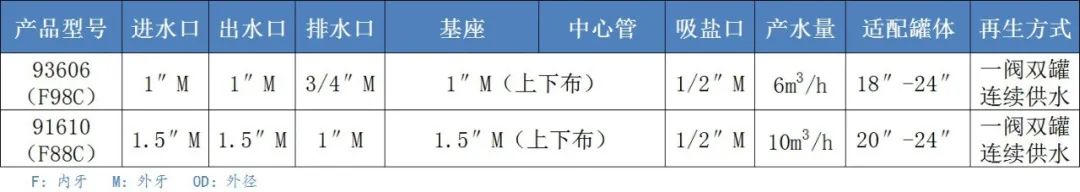

单阀双罐浮动床用控制阀型号、规格一览表

结构性能特点

◎ F112C采用压力驱动活塞式，其他型号采用端面密封结构。

◎ F88C、F98C一个阀门控制两只罐体，一用一备。

◎ F83A3、F77CS、F112CS为硬水再生，其他为软水再生。

适用场合

适用于原水硬度小于15mmol/L等高硬度水处理的场合。

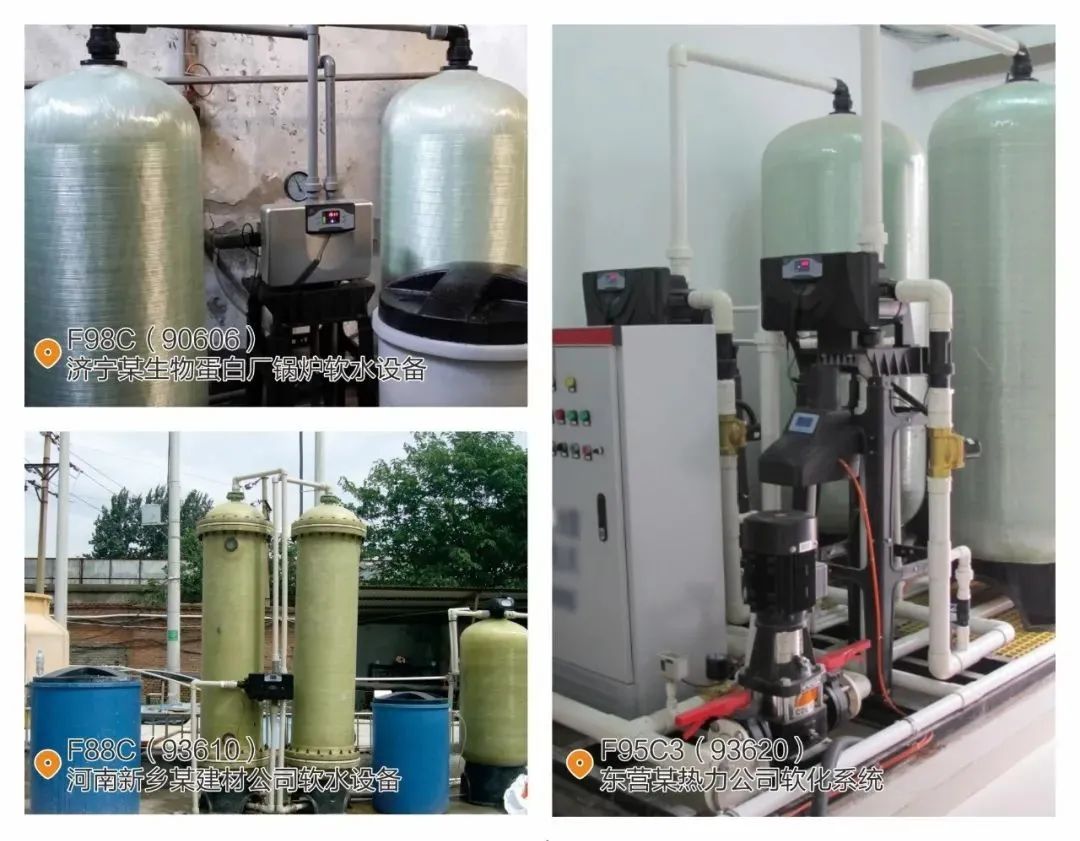

部分应用案例
