一用一备系统，除了单阀双罐，我们还可以用很多方式来组建双阀双罐一用一备系统。其中，较为普遍的有以下几种方式。

一、用电动三通陶瓷芯球阀来组装1-20m³/h连续供水系统

2012年，为改变部分控制阀吸盐用电动球阀外购质量不稳的状况，润新公司充分利用了陶瓷硬密封技术特点成功研发了陶瓷芯球阀，克服了传统球阀容易泄漏、扭矩大和不耐腐蚀的缺点，经过几年发展，润新陶瓷芯球阀手动、自动和气动系列已基本成形。

--1--

两台流量型“润新阀”配套一只三线三通电动球阀可以组建产水量1-20m3/h的一用一备系统

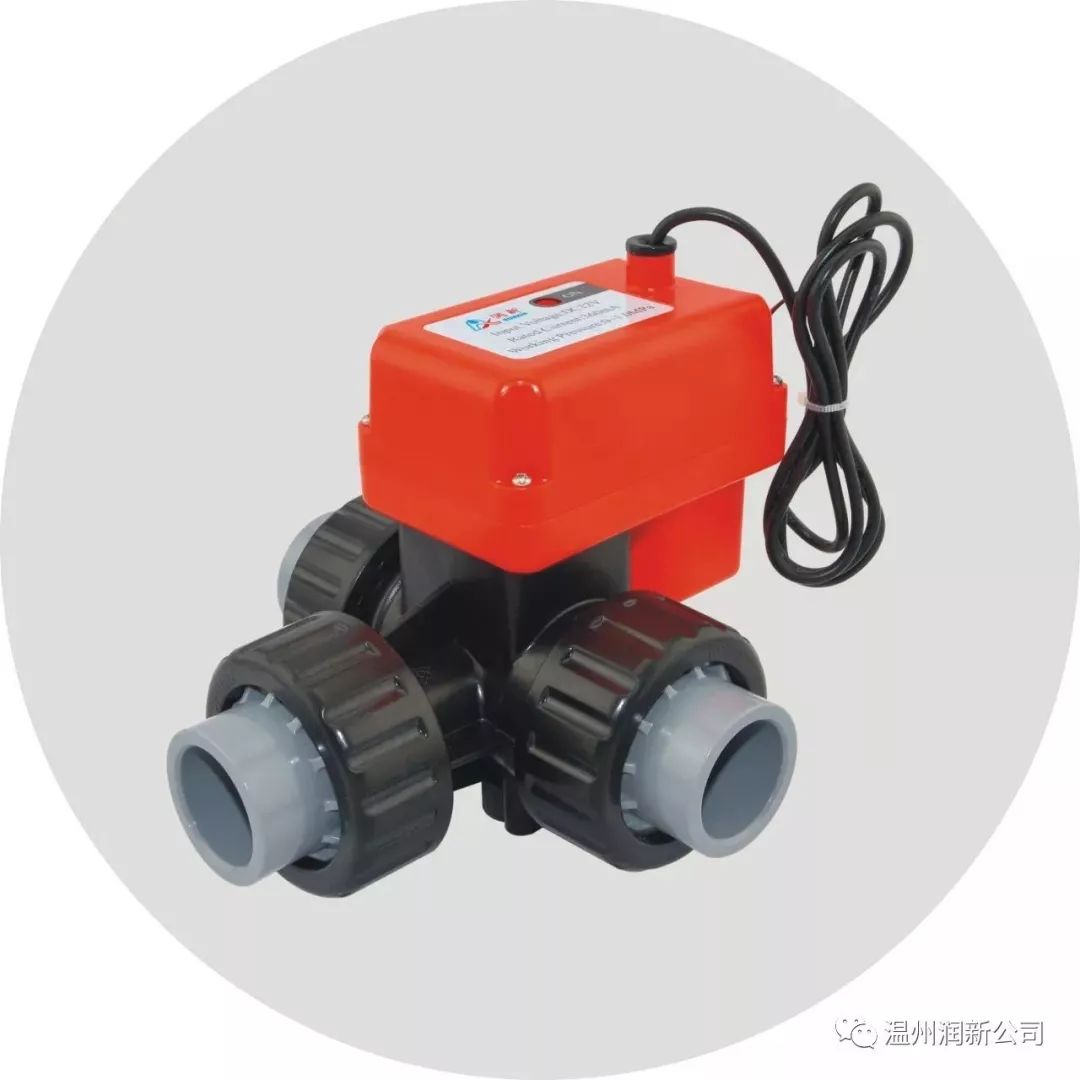

▲三线三通球阀

尺寸：DN25-DN50

接头：胶粘/内丝

工作电压：DC24V/AC220V

▲三线三通球阀参数

▲系统示意图

连接方法：

（1）将两台流量型控制阀互锁；

（2）将两台控制阀输出方式设置为b-01，控制方式设置为A-02；

（3）将球阀的三根信号线与控制阀输出信号端口相连，形成24V/220V回路；

应用说明：

（1）利用“润新阀”自带的信号输出常开端口分别控制三通球阀两种状态的工作电源；

（2）当出水阀的流量减为0时，控制阀再生，信号输出端口控制三通球阀换位，另一只阀出水；

（3）如果此时另一只阀正在再生，由于互锁的作用，出水阀继续出水。

--2--

两台F92A3配合专用三通陶瓷芯球阀组成5-6m3/h一用一备系统

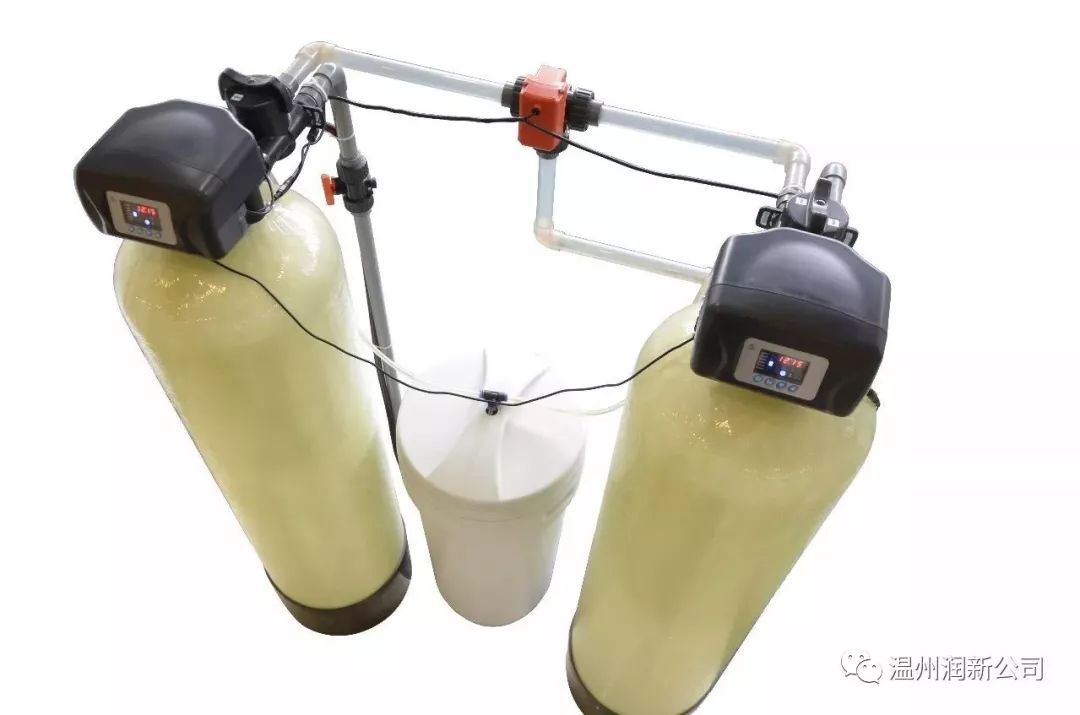

▲F92安装实物图

连接方法：

（1）将两台流量型控制阀互锁；

（2）两台控制阀程序均设置为C-02（一用一备程序）；

（3）将DN25三通球阀随机插到两台控制阀中的某一台。

⊙ 该方式相比配套三线三通球阀组装更为简单。

应用说明：

（1）利用F92自带的球阀端口控制三通球阀两种状态的工作电源；

（2）当出水阀的流量减为0时，控制阀再生，信号输出端口控制三通球阀换位，另一只阀出水；

（3）如果此时另一只阀正在再生，由于互锁的作用，出水阀继续出水。

二、利用润新一用一备控制器46010配合电磁阀组装1-50m³/h连续供水系统

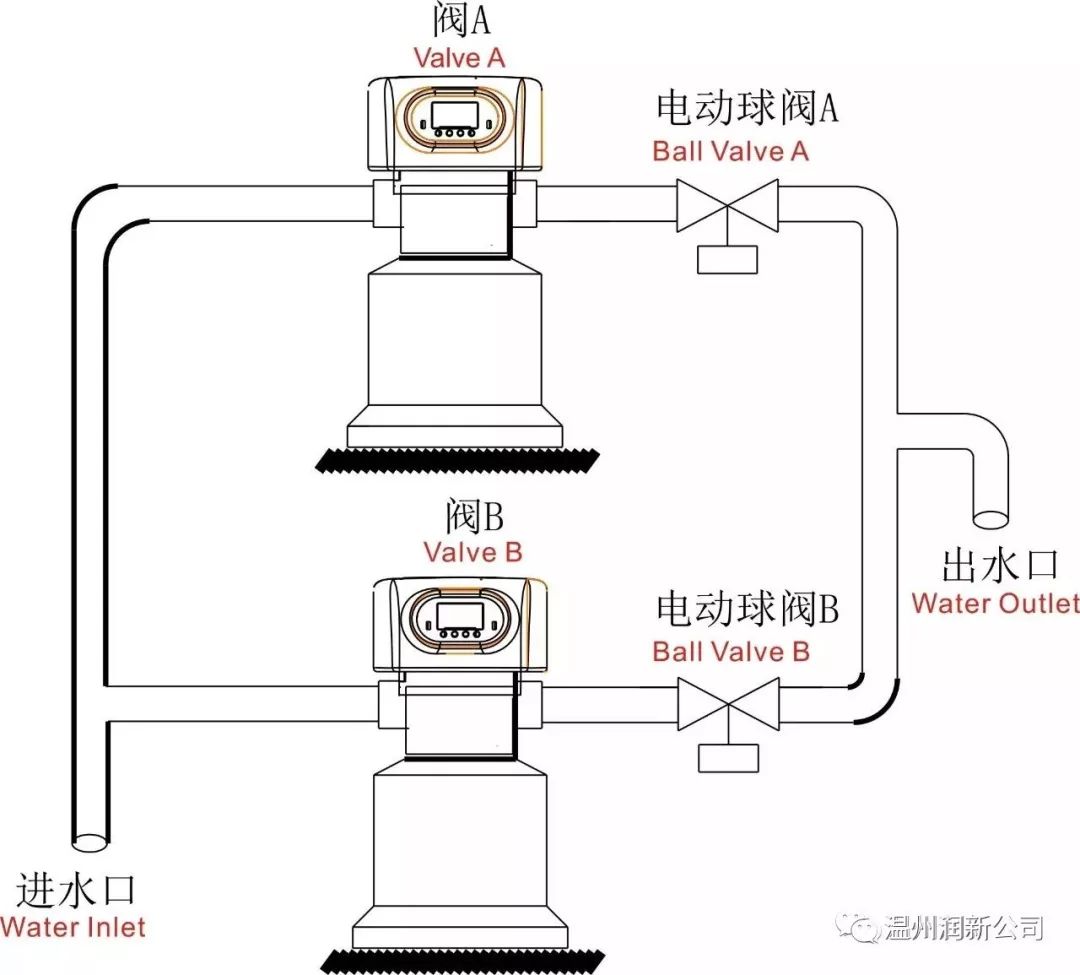

▲系统示意图

连接方法：

（1）将两台流量型控制阀互锁；

（2）将两台控制阀输出方式设置为b-01，控制方式设置为A-02；

（3）出水口电动球阀选用断电复位陶瓷芯球阀或电磁阀；

（4）将一用一备控制器的转换开关拨至“1”端；

（5）将两台阀的信号输出端口和两个出水口电磁阀的信号线与一用一备控制器的端口相连。

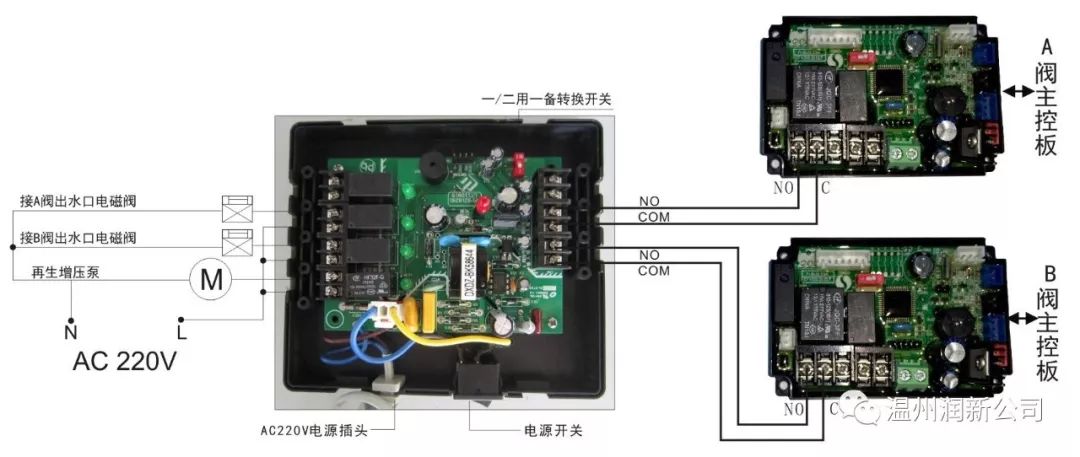

▲接线示意图

应用说明：

（1）利用一用一备控制器来控制两台控制阀的出水口电动球阀或电磁阀的启闭；

（2）当出水阀的流量减为0时，控制阀再生，一用一备控制器控制出水阀的出水口电动球阀或电磁关闭，控制另一台控制阀的出水口电动球阀或电磁阀开启；

（3）如果此时另一只阀正在再生，由于互锁的作用，出水阀继续出水。

三、利用一用一备控制器（46010B）和润新陶瓷芯球阀组建1-50m³/h一用一备或两用一备系统

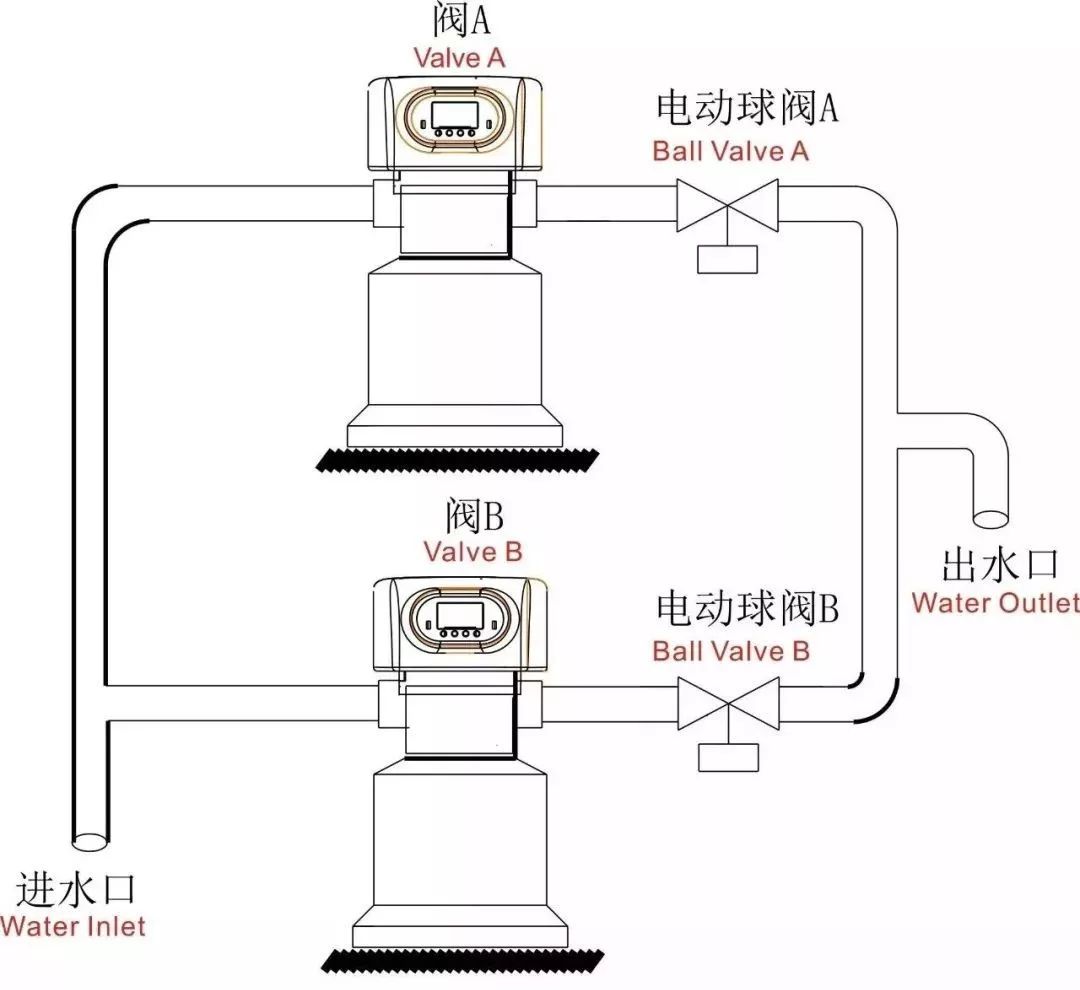

▲系统示意图

连接方法：

（1）将两台流量型控制阀互锁；

（2）将两台控制阀输出方式设置为b-01，控制方式设置为A-02；

（3）将一用一备控制器的转换开关拨至“1”端；

（4）选用润新公司DN15-DN80、DC24V陶瓷芯球阀装于每台控制阀出水口；

（5）将球阀信号线和控制阀输出端口于一用一备控制器的端口相连（如图）。

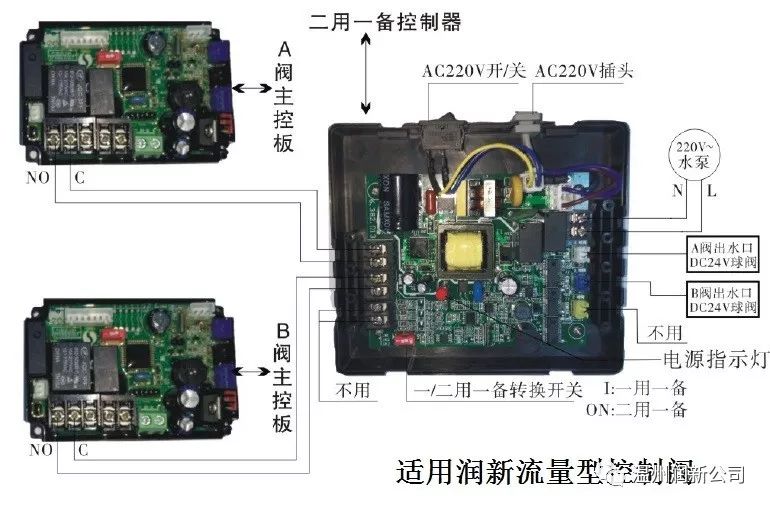

▲接线示意图

应用说明：

（1）利用一用一备控制器来控制两台控制阀的出水口陶瓷芯电动球阀的启闭；

（2）当出水阀的流量减为0时，控制阀再生，一用一备控制器控制出水阀的出水口陶瓷芯电动球阀关闭，控制另一台控制阀的出水口电动球阀或电磁阀开启；

（3）如果此时另一只阀正在再生，由于互锁的作用，出水阀继续出水。

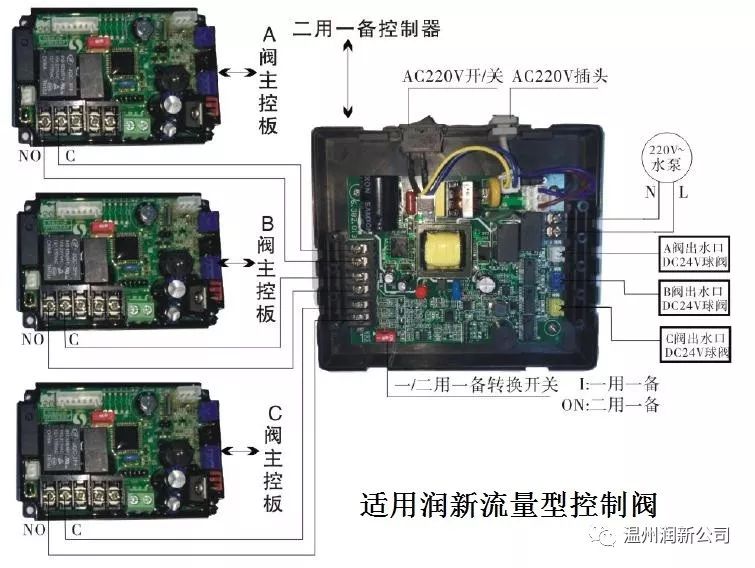

该连接方式还可用于组建两用一备供水系统（一用一备控制器的转换开关拨至“ON”端）：

▲接线示意图
