本系统处理水量1100m3/h，需要将氟离子由6mg/L降至1mg/L以下，根据同类项目经验，系统设计如下：
1、设置直径DN3500罐体12台，8用（并联运行）4备，单台处理量138m3/h，设计运行流速14.3m/h（最佳运行流速）。
2、树脂采用争光除氟树脂ZGF860型号，该型号树脂是一种大孔结构的特制树脂，在苯乙烯—二乙烯苯骨架上带活性铝基团并经表面热处理的高分子聚合物。这个化学结构有助于与水体中氟酸根离子能形成稳定的络合物，从而达到去除和降低废水中氟浓度。树脂高度设计1.5m，单台树脂量为14.4m3，树脂总量173m3。
3、树脂再生为逆流再生，周期设计62.9h，再生采用浓度5%的三氯化铝，并以浓度30%的盐酸调节再生剂pH=2（视进水实际情况而定）。年耗再生药剂量为三氯化铝（固体）1489t合，30%盐酸为35.7t（按8000h计）。
4、树脂反洗、清洗、配制再生用水等均采用处理除氟后的合格水；设置地下反洗水池，地上放置反洗水泵和药剂；设置地下再生水池，地上放置再生水泵，以节约空间。
5、运行费用估算：西安康美净环保科技有限公司www.kmjxa.com
（1）电费：单台每次再生时间约3h，则每次再生系统耗电180kwh，按每度电0.6元计，则年耗电费为180*0.6*8000/62.9=13736元。
（2）药剂费：盐酸按400元/吨，氯化铝按2000元/吨，则年药剂费为35.7*339+2000*1489=2990102.3元。
（3）树脂补充费：按年补充率10%计，则树脂费为865000元。合计年运行费用为3868828.3元，吨水费用为0.44元/吨。
6、系统主要配置如下所示：西安康美净环保科技有限公司www.kmjxa.com
序号 | 设备名称 | 设备参数 | 数量 | 单位 | 供应商 |
1 | 罐体 | DN3500，碳钢衬胶 | 12 | 台 |
|
1.1 | 自动阀门 |
|
|
|
|
| 进水气动蝶阀 | DN200 PN1.0 | 12 | 台 |
|
| 出水气动蝶阀 | DN200 PN1.0 | 12 | 台 |
|
| 反洗进水气动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 反洗出水气动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 中排气动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 再生气动蝶阀 | DN100 PN1.0 | 12 | 台 |
|
| 置换气动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 正洗气动蝶阀 | DN100 PN1.0 | 12 | 台 |
|
| 排气气动隔膜阀 | DN50 PN1.0 | 12 | 台 |
|
1.2 | 手动阀门 |
|
|
|
|
| 进水手动蝶阀 | DN200 PN1.0 | 12 | 台 |
|
| 反洗手动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 再生手动蝶阀 | DN100 PN1.0 | 12 | 台 |
|
| 置换手动蝶阀 | DN125 PN1.0 | 12 | 台 |
|
| 正洗排放手动蝶阀 | DN100 PN1.0 | 12 | 台 |
|
1.3 | 仪表 |
|
|
|
|
| 压力表 | 范围0-0.6MPa | 24 | 台 |
|
| 出水流量表 | 0-200m3/h，4-20mA | 12 | 台 |
|
| 反洗流量表 | 0-200m3/h，4-20mA | 12 | 台 |
|
| 再生流量表 | 0-200m3/h，4-20mA | 12 | 台 |
|
1.4 | 树脂 | ZGF860 | 173 | m3 |
|
1.5 | 树脂捕捉器 | DN200 | 12 | 台 |
|
1.6 | 就地控制箱 | 碳钢喷塑 | 12 | 台 |
|
2 | 反洗水池 | V=500m3，混凝土 | 1 | 座 |
|
| 超声波液位计 | 范围0-6m，4-20mA输出 | 1 | 台 |
|
3 | 反洗水泵 | Q=252m³/h，H=25m，N=30kW，SS304材质 | 2 | 台 |
|
| 压力表 | 范围0-0.6MPa | 2 | 台 |
|
| 进水手动蝶阀 | DN350 PN1.0 | 2 | 台 |
|
| 出水手动蝶阀 | DN300 PN1.0 | 2 | 台 |
|
| 出水止回阀 | DN300 PN1.0 | 2 | 台 |
|
4 | 再生水泵 | Q=200m³/h，H=25m，N=22kW，SS304材质 | 2 | 台 |
|
| 压力表 | 范围0-0.6MPa | 2 | 台 |
|
| 进水手动蝶阀 | DN350 PN1.0 | 2 | 台 |
|
| 出水手动蝶阀 | DN300 PN1.0 | 2 | 台 |
|
| 出水止回阀 | DN300 PN1.0 | 2 | 台 |
|
5 | 再生池 | V=300m3，混凝土 | 1 | 座 |
|
| 搅拌机 | SS2205 | 2 | 台 |
|
| 超声波液位计 | 范围0-6m，4-20mA输出 | 1 | 台 |
|
6 | 酸储罐 | 20m3，FRP | 1 | 台 |
|
| 磁翻板液位计 |
| 1 | 台 |
|
| 进水手动隔膜阀 | DN100 PN1.0 | 1 | 台 |
|
| 排空手动隔膜阀 | DN100 PN1.0 | 1 | 台 |
|
7 | 酸雾吸收器 | ф800mm，CPVC | 1 | 台 |
|
8 | 加酸泵 | Q=200L/h，H=50m | 2 | 台 |
|
9 | 卸酸泵 | Q=40m³/h，H=21m，N=4kW | 2 | 台 |
|
| 进酸手动隔膜阀 | DN125 PN1.0 | 2 | 台 |
|
| 出水止回阀 | DN100 PN1.0 | 2 | 台 |
|
| 出酸手动隔膜阀 | DN100 PN1.0 | 2 | 台 |
|
10 | 再生废水池 | V=500m3，钢砼防腐 | 1 | 座 |
|
| pH表 | 范围1-14，4-20mA输出 | 1 | 台 |
|
| 超声波液位计 | 范围0-6m，4-20mA输出 | 1 | 台 |
|
11 | 再生废水泵 | Q=100m³/h，H=30m，N=18.5kW，SS316L | 2 | 台 |
|
| 出口止回阀 | DN250 PN1.0 | 2 | 台 |
|
| 出口手动蝶阀 | DN200 PN1.0 | 2 | 台 |
|
| 出口母管气动蝶阀 | DN200 PN1.0 | 2 | 台 |
|
12 | 系统管路 |
| 1 | 套 |
|

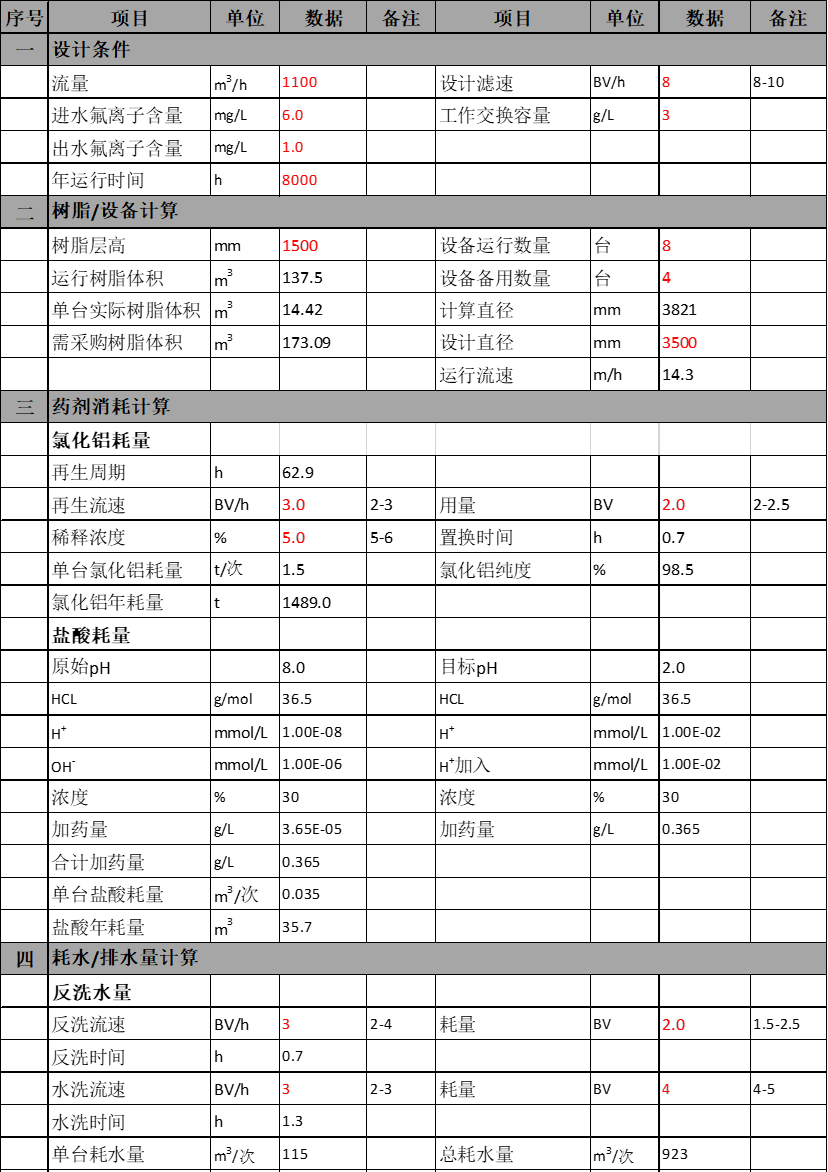

7、计算：西安康美净环保科技有限公司www.kmjxa.com
