苏伊士 E-Cell EDI接口安装流程？
来源:苏伊士EDI | 作者:康美净环保 | 发布时间: 2022-08-23 | 767 次浏览 | 分享到:

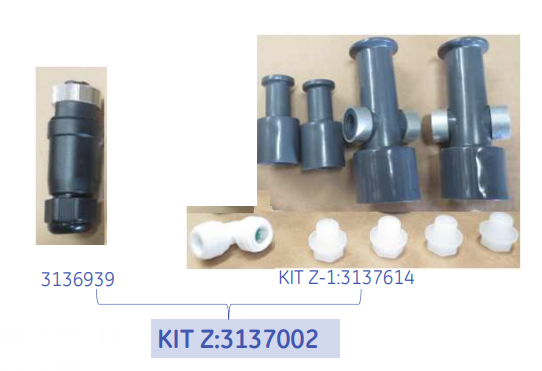

EDI配件总图


一、淡水流管接头+堵头

PN:3136935：管接头

数量：2个

PN:3136937：G0.25堵头

数量：4个


安装图示：

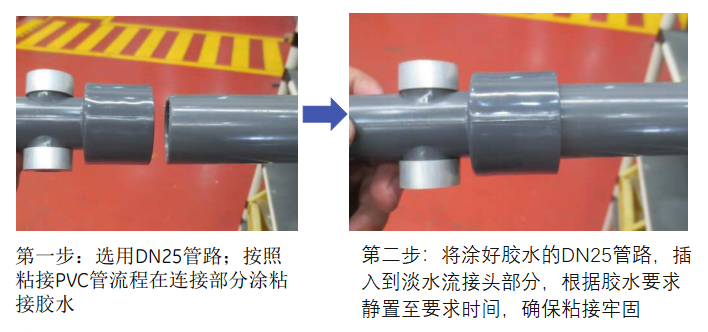

1、连接外围设备管路

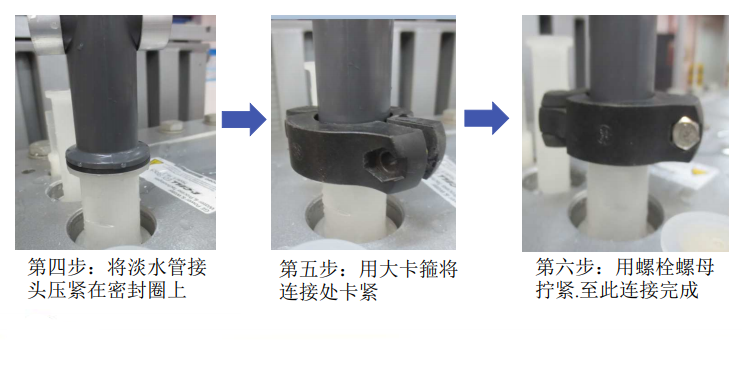

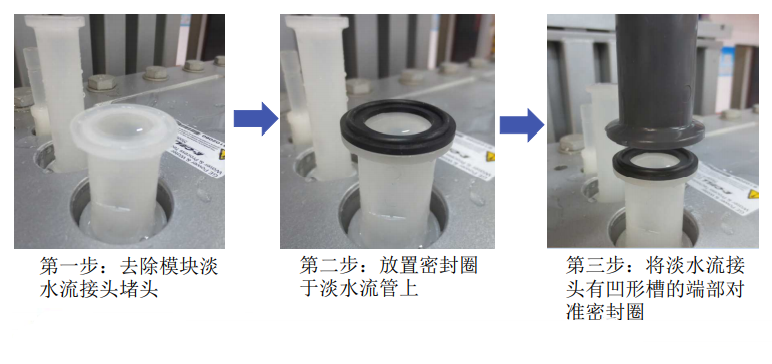

2、连接E-Cell模块

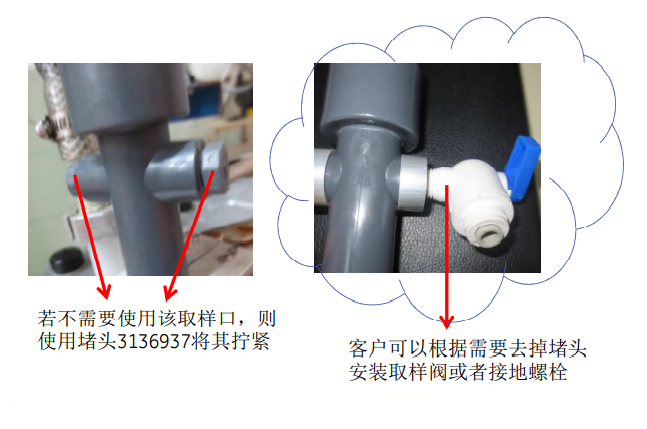

3、拧上堵头

二、浓水流管接头

PN:3136972：管接头

数量：2个


安装图示：

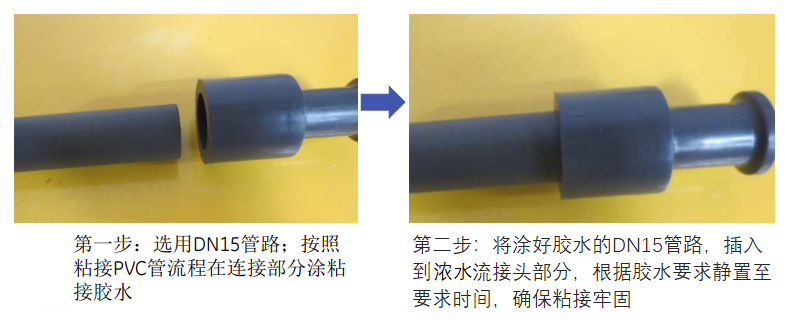

1、连接外围设备管路

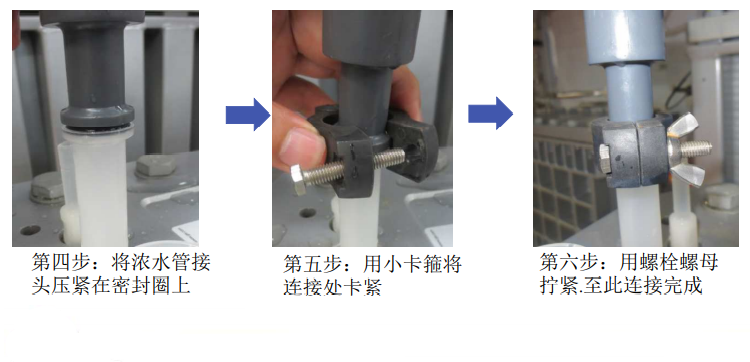

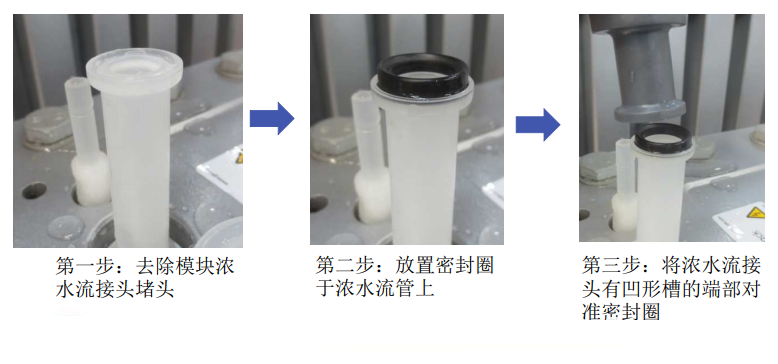

2、连接E-Cell模块


三、极水流管接头

PN:3136938：弯头

数量：1个


安装图示：

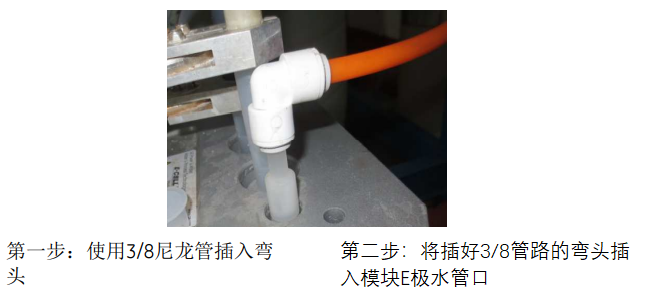

1、连接外围设备管路与E-Cell模块

四、电气接头

PN:3136939：电气接头

数量：1个


安装图示：

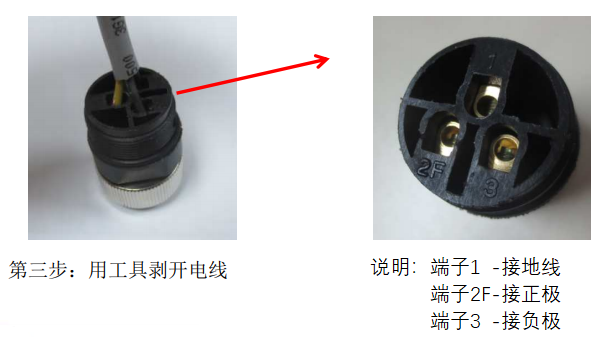

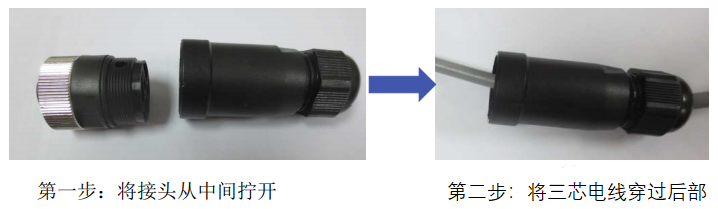

1、连接外围电线

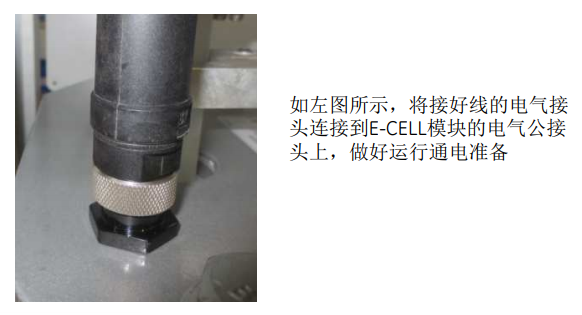

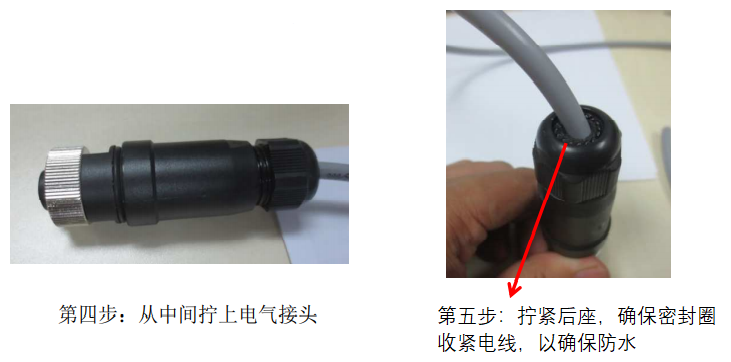

2、连接接头到模块
